Vortia 3D
Diseña la red de conductos y mira cómo circula el aire.
Calcula pérdidas de carga, dimensiona y comprueba instalaciones de impulsión y extracción desde el navegador. Y enséñaselo al cliente en 3D.
Gratis y sin instalar nada. Funciona en el ordenador y en la tablet.
Del croquis al informe, en una sola herramienta
Vortia 3D está pensada para instaladores, ingenierías y técnicos comerciales de ventilación y climatización que necesitan calcular rápido y explicar bien.

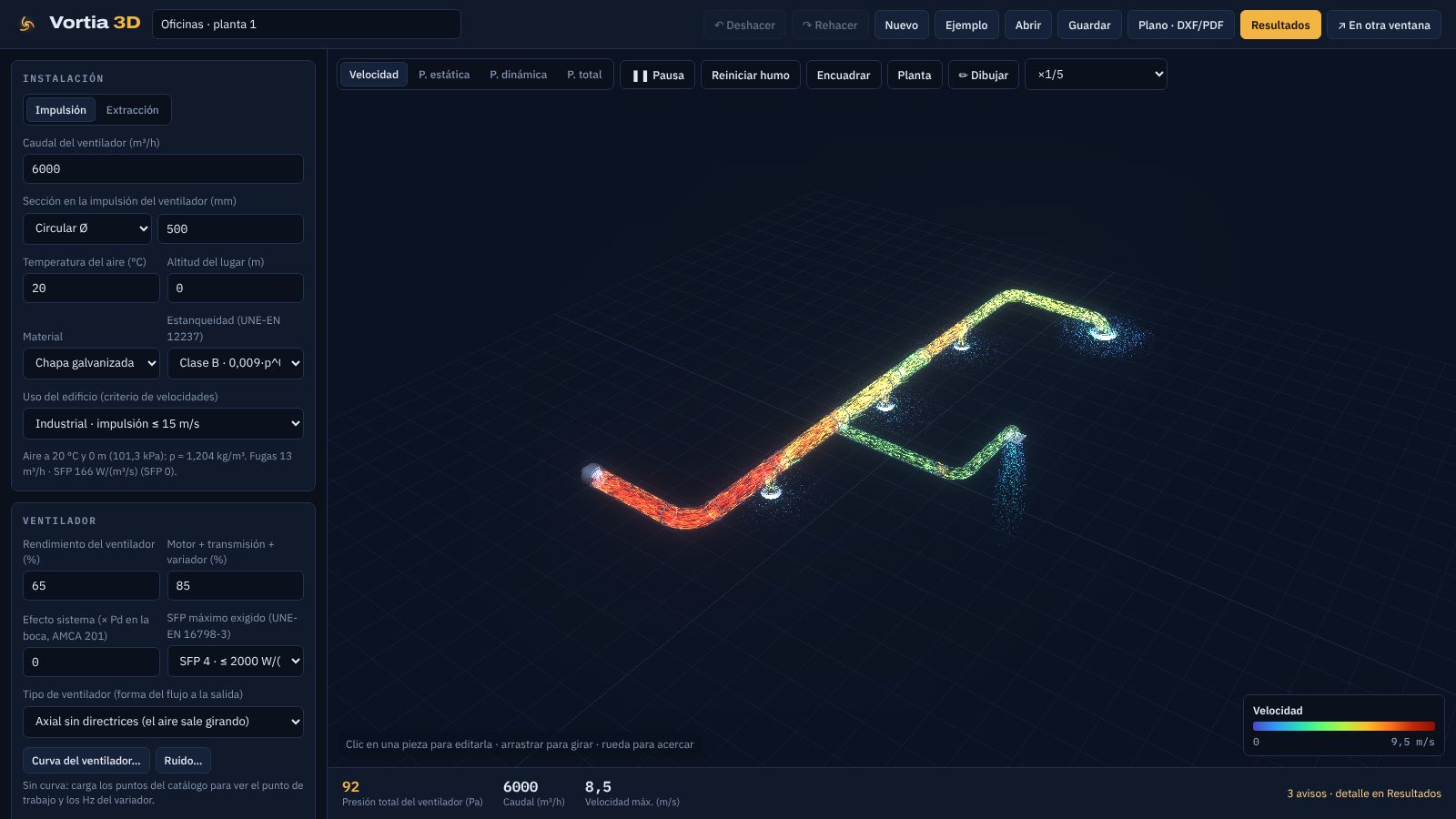

Monta la red pieza a pieza
Añade tramos y accesorios como en obra, o dibuja el trazado encima del plano en PDF o imagen, a escala real.
- Rectos, codos, reducciones, T, Y y pantalones
- Compuertas, enderezadores, filtros y accesorios con su ΔP
- Rejillas, difusores, salidas libres y campanas
- Conducto circular o rectangular

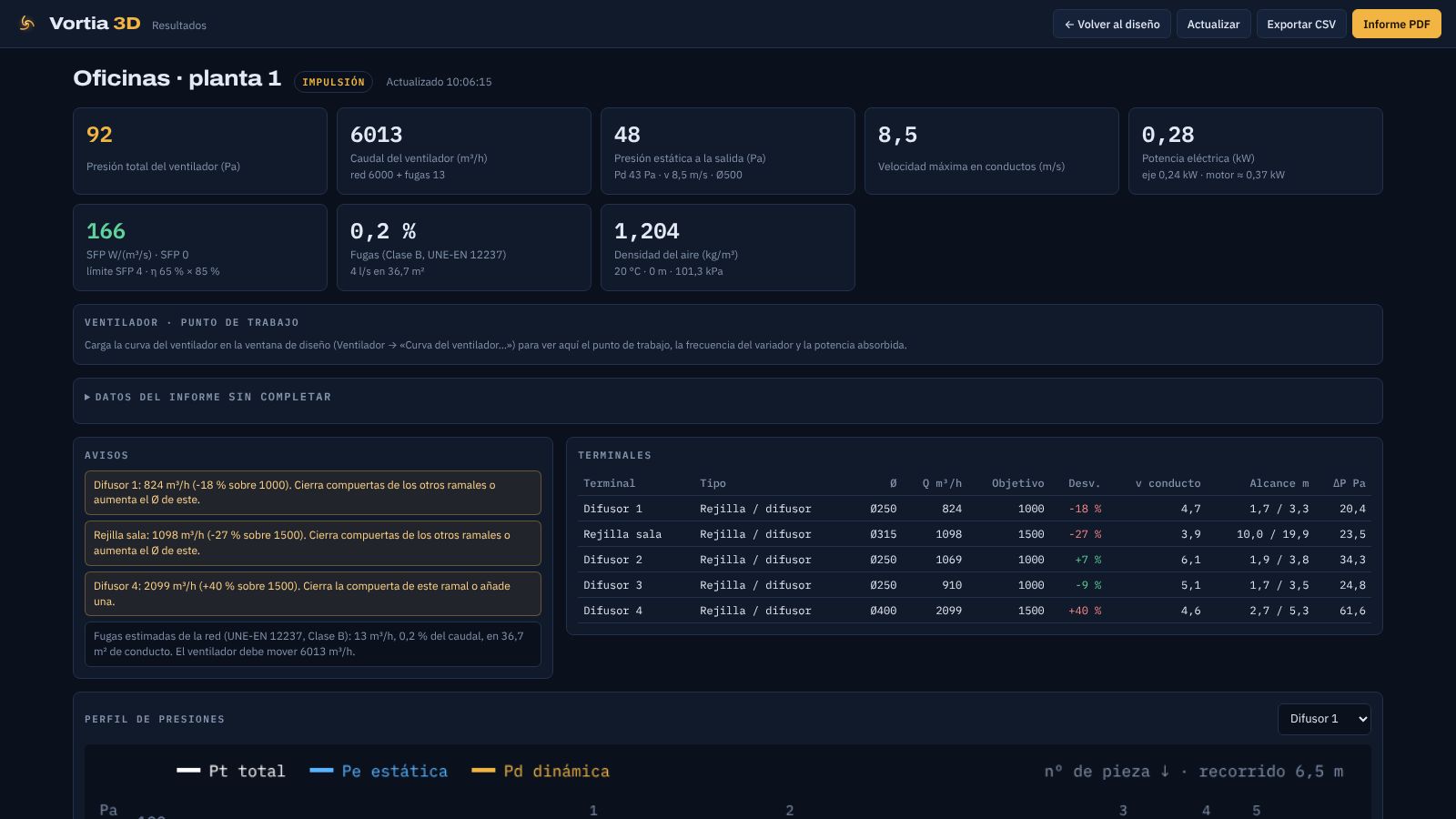

Cálculo serio, avisos claros
Pérdidas por fricción con Darcy-Weisbach y Colebrook, y coeficientes de ASHRAE e Idelchik para cada accesorio. La app te dice qué falla y dónde.
- Caudal real en cada terminal y equilibrado de compuertas
- Dimensionado automático por velocidad o por pérdida constante
- Curva del ventilador, punto de trabajo y potencia específica (SFP)
- Fugas según UNE-EN 12237 y ruido en los locales (RD 1367/2007)

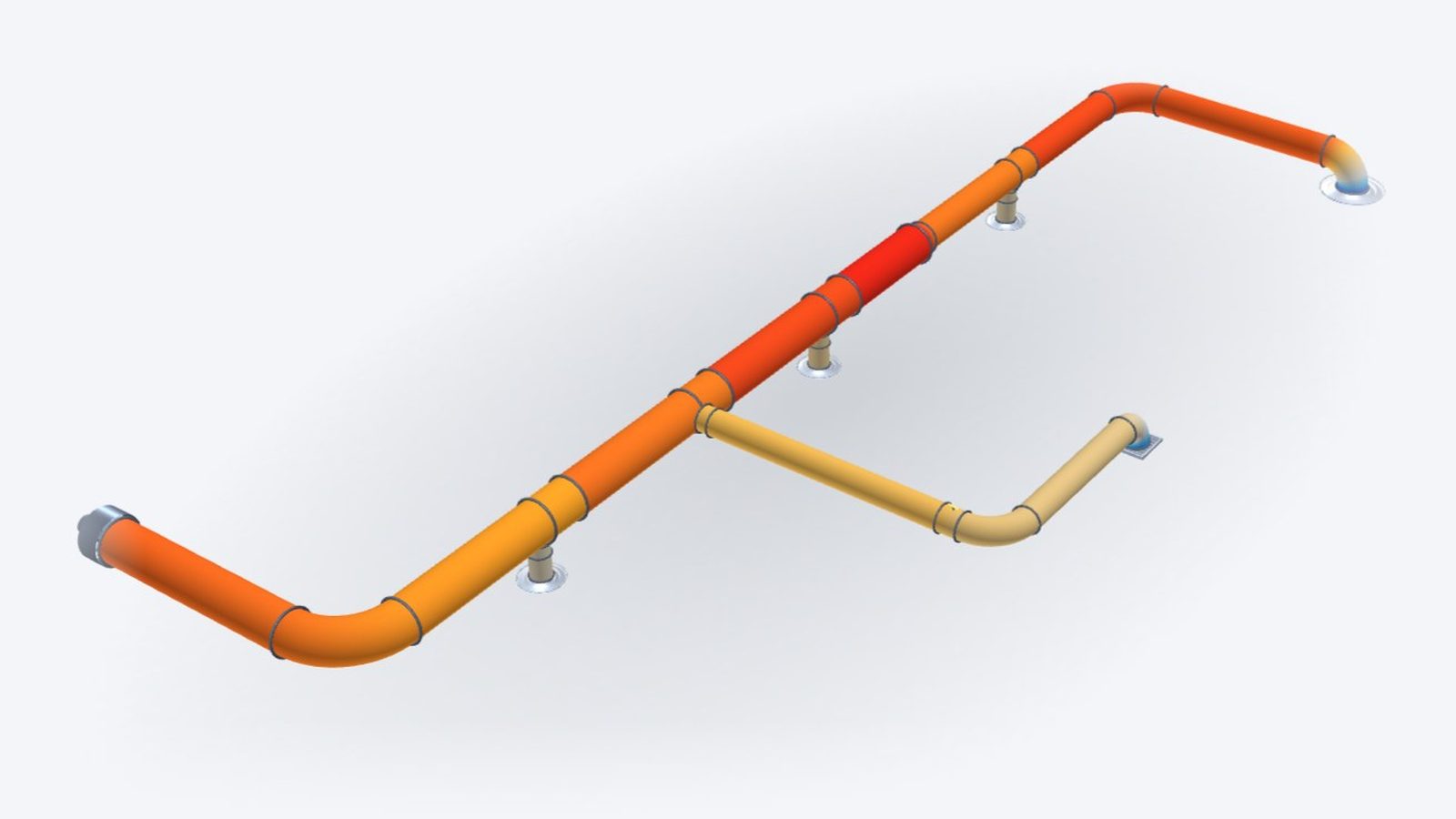

El aire, a la vista

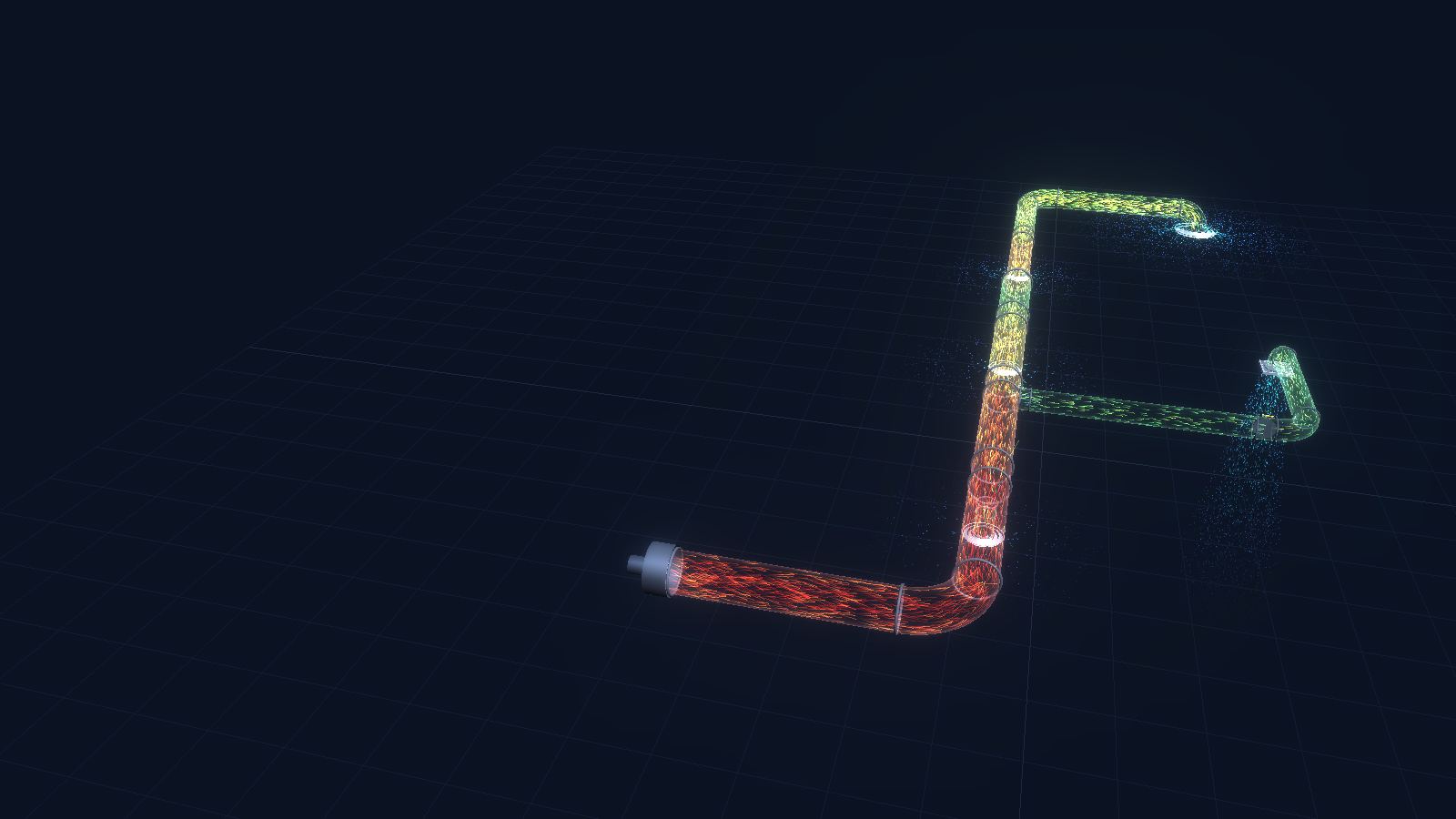

La simulación 3D muestra la velocidad y las presiones en cada punto, el giro del aire a la salida de un axial y cómo sale por cada difusor. Lo que en una tabla cuesta explicar, se entiende al momento.
- Velocidad, presión estática, dinámica y total
- Humo trazador en tiempo real
- Planta, alzado y vista libre
Cómo se trabaja
Dibuja
Elige el ventilador y el caudal, y monta la red sobre el plano o pieza a pieza.
Revisa
Corrige lo que marquen los avisos: velocidades, reparto de caudal, ruido o consumo.
Entrega
Descarga el informe técnico en PDF, la planta en PDF A3 o el DXF para tu programa de CAD.
Así es el informe que entregas
Diez páginas con portada, vistas 3D, datos de partida, terminales, comprobaciones, perfil de presiones, ruido, detalle de piezas, materiales y normativa. Con tu empresa, tu cliente y protección contra copia.
Páginas de un informe real generado con Vortia 3D, en baja resolución. La descarga del informe es del plan Pro.
Gratis para calcular. Pro para entregar.
Todo el diseño y el cálculo son gratuitos. Si necesitas entregar documentación, el plan Pro desbloquea las descargas.
Gratuito
0 €
- Diseño y cálculo completos
- Simulación 3D del aire
- Resultados y avisos en pantalla
- Guardar y abrir proyectos
Pro
12 €al mes
- Todo lo del plan gratuito
- Informe técnico en PDF, sin límite
- Planta en PDF A3 a escala y en DXF
- Exportación de resultados y materiales a CSV
Sin permanencia: cancelas cuando quieras. Pago seguro con Lemon Squeezy y factura con IVA. La licencia sirve para 3 equipos.
Hecha por alguien del sector
Vortia 3D la ha desarrollado Raul Rodríguez, ingeniero técnico con más de diez años en ventilación industrial, entre cálculos, visitas a obra y clientes.
La creó para resolver lo de siempre: calcular una red con rigor y que el cliente entienda qué está comprando. Si tienes una sugerencia o encuentras un error, escríbele.
Preguntas frecuentes
¿Tengo que instalar algo?
No. Funciona en el navegador (Chrome, Edge, Safari o Firefox actualizados). Si quieres, puedes instalarla como aplicación y usarla sin conexión.
¿Dónde se guardan mis proyectos?
En tu propio navegador. No subimos tus proyectos a ningún servidor. Para guardarlos aparte o pasarlos a otro equipo, usa «Guardar» y te descargas un archivo .json.
¿Sirve como proyecto oficial?
Es una herramienta de cálculo y predimensionado. Los resultados dependen de los datos que introduces y los debe revisar un técnico competente antes de ejecutar la instalación.
¿Qué incluye exactamente el plan Pro?
Las descargas: informe técnico en PDF, planta en PDF A3 y DXF, y las tablas en CSV. El diseño, el cálculo y la vista 3D son iguales en los dos planes.
¿Cómo activo Pro después de pagar?
Recibirás por email una clave de licencia. En la app, pulsa «Pro», pégala y listo. Puedes usarla en 3 equipos y liberar uno cuando quieras.
¿Cómo cancelo la suscripción?
Desde el enlace del email de compra o desde la app («Pro» → «Gestionar suscripción»). Sigues teniendo Pro hasta el final del mes pagado.
Pruébala con tu próxima instalación
Abre la app, carga el ejemplo y cambia lo que quieras. No hace falta registrarse.
